SS-4W485i-WPSCA-AC-U
2017年発売
;)
;)
;)
;)
※クリックすると画像が切り変わります。
RS232C⇔4線式RS485変換器(AC90-250V仕様)【絶縁タイプ】
【両側複数コネクタ搭載で多様な作業環境に対応】
Dsub9P(DCE/ﾒｽ/ｲﾝﾁ)/端子台10P⇔Dsub15P(ﾒｽ/ｲﾝﾁ)/端子台10P/RJ45
| 型式 | SS-4W485i-WPSCA-AC-U |
| 価格 | 49,830円(税込)(本体:45,300円+消費税) |
| ダウンロード |
|
パンフレット(0.9MB)製品概要
【新規採用非推奨】
・『RS232C⇔4線式RS485絶縁変換ユニット AC90〜250V仕様』
・RS232Cで出力されるデータを4線式RS485(全二重)信号へ双方向で変換するコンバージョンユニットです。
・パソコン(RS232C)と4線式RS485で出力される機器との接続をするためのインターフェースコンバーターとしても使えます。
・-20℃の寒冷地から+70℃の灼熱地帯まで、広い温度範囲で動作します。
・4W485側とRS-232C側の信号および電源を絶縁し、対ノイズ性・対過電圧保護に優れています。
・スイッチング電源内蔵、インレット装備、ACラインから直接電源を供給できます。
・コネクタは4W485側3種類、RS232C側2種類を装備し、多様な作業環境に対応します。
・本機に接続された外部機器にDC5Vの電源を供給することができます。
・本体上面の印刷で結線状態をわかりやすく表示しています。
・4W485シリアル伝送は、差動伝送によるデータ線のみの双方向、全二重通信方式です。
・4W485送信ラインにデータを送信していないときには、自動的に本機を4W485ラインから切り離し、他の接続機器が送信可能な状態にします。
・総延長距離最大1.2kmの長距離通信が可能です。
・標準で32台、本機同士の場合は最大128台のユニットをマルチドロップ方式で接続し、簡易ネットワークを構築可能です。
・4W485全信号ラインに高電圧対策としてサージアブソーバを装備しています。
・制御盤固定用に取り付け金具をオプションで準備しています。
【RS232C予備知識】
DTEとDCE
・RS232Cで出力されるデータを4線式RS485(全二重)信号へ双方向で変換するコンバージョンユニットです。
・パソコン(RS232C)と4線式RS485で出力される機器との接続をするためのインターフェースコンバーターとしても使えます。
・-20℃の寒冷地から+70℃の灼熱地帯まで、広い温度範囲で動作します。
・4W485側とRS-232C側の信号および電源を絶縁し、対ノイズ性・対過電圧保護に優れています。
・スイッチング電源内蔵、インレット装備、ACラインから直接電源を供給できます。
・コネクタは4W485側3種類、RS232C側2種類を装備し、多様な作業環境に対応します。
・本機に接続された外部機器にDC5Vの電源を供給することができます。
・本体上面の印刷で結線状態をわかりやすく表示しています。
・4W485シリアル伝送は、差動伝送によるデータ線のみの双方向、全二重通信方式です。
・4W485送信ラインにデータを送信していないときには、自動的に本機を4W485ラインから切り離し、他の接続機器が送信可能な状態にします。
・総延長距離最大1.2kmの長距離通信が可能です。
・標準で32台、本機同士の場合は最大128台のユニットをマルチドロップ方式で接続し、簡易ネットワークを構築可能です。
・4W485全信号ラインに高電圧対策としてサージアブソーバを装備しています。
・制御盤固定用に取り付け金具をオプションで準備しています。
【RS232C予備知識】
DTEとDCE

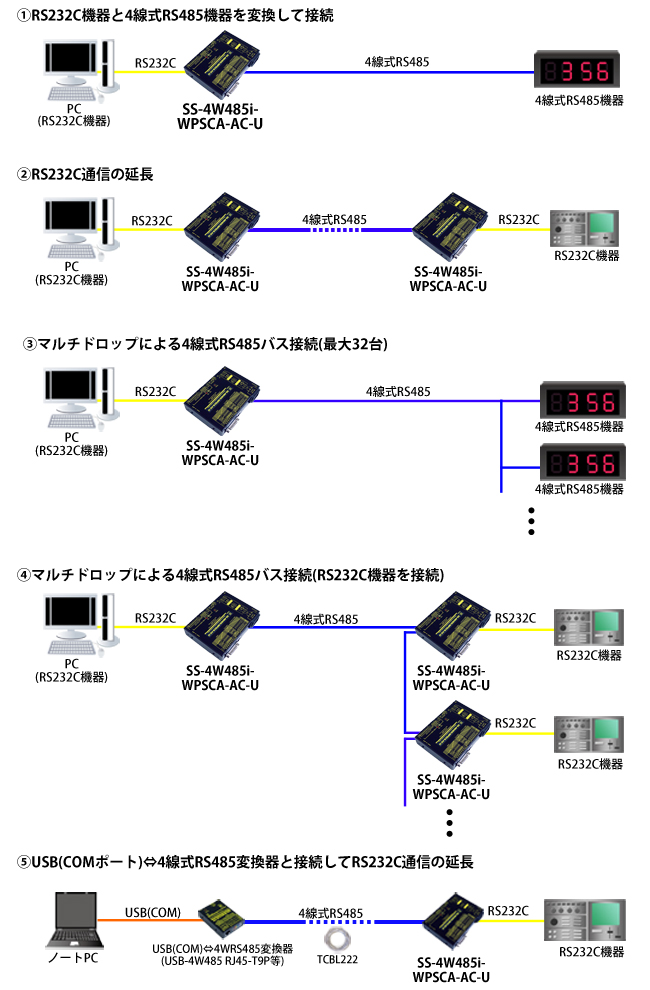

【接続例】
製品仕様
| 製品名 |
RS232C⇔4線式RS485変換器(AC90-250V仕様)【絶縁タイプ】 【両側複数コネクタ搭載で多様な作業環境に対応】 Dsub9P(DCE/ﾒｽ/ｲﾝﾁ)/端子台10P⇔Dsub15P(ﾒｽ/ｲﾝﾁ)/端子台10P/RJ45 |
| 型式 | SS-4W485i-WPSCA-AC-U |
| コネクタ | RS232C側：Dsub9P(DCE/メス/#4-40インチネジ)、端子台(10P/スクリューレス) RS485側：Dsub15P(メス/#4-40インチネジ)、RJ45(サコムAタイプ)、端子台(10P/スクリューレス) FG端子：M3ネジ |
| 電源 | 1、AC90V-250V 2、ACアダプタ（DC5V-2A/別売） 3、外部入力電源DC5V(J-1ジャックより) |
| 外部電源出力 |
・絶縁DC5V 50mA ・非絶縁DC5V 600mA |
| 最大 伝送速度 |
230kbps |
| 送受信切換 ボーレート 手動設定 (bps) |
初期設定は* 4800、*9600、14.4k、19.2k、38.4k、57.6k、115.2k、230.4k →設定可能ボーレート機種別一覧 |
| 絶縁部 | トランス絶縁 |
| 対応OS | OSに依存しない |
| RoHS | RoHS10物質対応 |
| 寸法 | 140.4(W)X101.0(D)X28.1(H)mm (突起部含まず) |
| 重量 | 450g |
| JANコード | 4571149667677 |
| 付属品 | ・マニュアル ・RS232Cケーブル(Dsub9Pオス⇔Dsub9Pメス/ストレート/1.8m) ・ACケーブル(3P-3P/125V/国内仕様品) ※海外など本ケーブルの規格範囲外でのご使用は別ケーブルをご用意ください。 |
ピンアサイン
■RS232C側コネクタ
[Dsub9ピン入出力]
・DCEアサイン/メス/#4-40インチネジ
*1ピンはDC+6Vへ1kΩでプルアップされています。
また、JP9にて9ピンと折り返しが可能です。
| ピン番号 | 信号名称 | 入出力方向 |
| 1 | -* | |
| 2 | TXD | 出力 |
| 3 | RXD | 入力 |
| 4 | DSR | 6と接続 |
| 5 | GND | |
| 6 | DTR | 4と接続 |
| 7 | CTS | 入力 |
| 8 | RTS | 出力 |
| 9 | - |
[端子台10ピン入出力]
・スクリューレス端子台
型番：ML-700-NH-10P (サトーパーツ）または相当品
・定格適合電線
単線 : Ø0.65mm (AWG22)
撚線 : 0.32mm2 (AWG22)、素線径Ø0.12mm以上
| ピン番号 | 信号名称 | 入出力方向 |
| 1 | RTS | 出力 |
| 2 | CTS | 入力 |
| 3 | GND | - |
| 4 | TXD | 出力 |
| 5 | RXD | 入力 |
| 6 | GND | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
■4線式RS485側コネクタ
[Dsub15ピン入出力]
・メス/#4-40インチネジ
| 端子番号 | 信号名称 | 入出力方向 |
| 1 | RXD+ | 入力 |
| 2 | TXD+ | 出力 |
| 3 | NC | - |
| 4 | NC | - |
| 5 | NC | - |
| 6 | GNDi | - |
| 7 | GNDi | - |
| 8 | +V | 出力 |
| 9 | RXD- | 入力 |
| 10 | TXD- | 出力 |
| 11 | NC | - |
| 12 | NC | - |
| 13 | NC | - |
| 14 | GNDi | - |
| 15 | +V | 出力 |
[RJ45入出力(サコムAタイプ)]
・サコムBタイプRJ45コネクタ搭載機と市販のLANケーブルで接続可能です。
・自機同士は[RJ45-RS422 CROS BOX]をご利用いただくと市販のLANケーブルで接続可能です。
・自機同士接続ケーブル[CBL222]もございます。
| 端子番号 | 信号名称 | 入出力方向 |
| 1 | +V | 出力 |
| 2 | GNDi | - |
| 3 | RXD+ | 入力 |
| 4 | TXD- | 出力 |
| 5 | TXD+ | 出力 |
| 6 | RXD- | 入力 |
| 7 | GNDi | - |
| 8 | +V | 出力 |
[端子台10ピン入出力]
・スクリューレス端子台
型番：ML-700-NH-10P (サトーパーツ）または相当品
・定格適合電線
単線 : Ø0.65mm (AWG22)
撚線 : 0.32mm2 (AWG22)、素線径Ø0.12mm以上
| 端子番号 | 信号名称 | 入出力方向 |
| 1 | RXD+ | 入力 |
| 2 | RXD- | 入力 |
| 3 | TXD+ | 出力 |
| 4 | TXD- | 出力 |
| 5 | NC | - |
| 6 | NC | - |
| 7 | NC | - |
| 8 | NC | - |
| 9 | GNDi | - |
| 10 | +V | 出力 |
ケーブルについてのご注意
RS422/RS485通信の場合は必ずツイストペアケーブルにて±を合せて接続してください。
推奨品はEthernet(LAN)に使用するCAT5Eケーブルです。短距離ならシールド無しのCAT5でも可能です。
[シールド付き4対ツイストペアケーブルを使用した例](RS422/4線式RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
[シールド付き4対ツイストペアケーブルを使用した例](RS485の場合)
ドレン線：GNDに使用。余った信号線も合わせてGNDにすると尚良いです。
ドレン線をフレームGNDに使用する場合は、余った信号線をGNDにします。
オプション
 1,100円 (税込) |
L型取付金具(ステンレス仕様) L型・2枚1組・ビス4本 |
 1,540円 (税込) |
L型取付金具 L型・2枚1組・ビス4本 |
 1,760円 (税込) |
DINレールアダプタ付属L型取付金具 L型・2枚1組・ビス4本・DINレールアダプタ2個 |
 |
CBLTP-05 シールド付き5対ツイストペアケーブル(屋内用) 型番：CBLTP-05 RS422/RS485/4線式RS485用両端バラケーブル 線径0.32mm(AWG28)/撚り線/外径7.3mm 屋内用(550円/m) *MAX100m |
 |
CBLTP-05-OUT シールド付き5対ツイストペアケーブル(屋外用) 型番：CBLTP-05-OUT RS422/RS485/4線式RS485用両端バラケーブル 線径0.54mm(AWG24相当)/撚線/外径：8.5mm 屋外用：(850円/m) |
 |
RS422/4線式RS485 両端RJ45ケーブル(システムサコム機器専用) サコムRJ45コネクタ(サコムAタイプ同士、サコムBタイプ同士)接続用 長さ指定 RJ45 − RJ45 |
 |
RS232C/RS422/RS485/4線式RS485特注ケーブル 屋内用：8,500円+(550円/m)〜 屋外用：8,500円+(850円/m)〜 コネクタ指定 |
 1,925円 (税込) |
RS232C全結線ストレートケーブル(オス-オス) 1.8m Dsub9P(ｵｽ/ｲﾝﾁ) ― Dsub9P(ｵｽ/ｲﾝﾁ) |
 1,925円 (税込) |
RS232C全結線ストレートケーブル(メス-メス) 1.8m Dsub9P(ﾒｽ/ｲﾝﾁ) ― Dsub9P(ﾒｽ/ｲﾝﾁ) |
 1,925円 (税込) |
RS232Cクロスケーブル(インタリンク)(オス-メス) 1.5m Dsub9P(ｵｽ/ｲﾝﾁ) ― Dsub9P(ﾒｽ/ｲﾝﾁ) |
 1,925円 (税込) |
RS232Cクロスケーブル(インタリンク)(オス-オス) 1.5m Dsub9P(ｵｽ/ｲﾝﾁ) ― Dsub9P(ｵｽ/ｲﾝﾁ) |
 1,925円 (税込) |
RS232Cクロスケーブル(インタリンク)(メス-メス) 1.5m Dsub9P(ﾒｽ/ｲﾝﾁ) ― Dsub9P(ﾒｽ/ｲﾝﾁ) |
 7,150円 (税込) |
RS422/4W485(4線式485)信号結線変換ユニット システムサコム工業(株)製RS422/4線式485機器専用 RJ45コネクタ同士を市販のLANケーブルで接続できるようにする変換ユニット |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ｵｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン ⇔ 端子台変換ユニット Dsub9ピン中継コネクタ端子台 Dsub9ピン(ﾒｽ)⇔端子台9P |
 7,700円 (税込) |
Dsub9ピン⇔端子台変換ユニット Dsub9ピン中継コネクタ端子台 RS232C信号チェッカー Dsub9ピン(ｵｽ)⇔Dsub9ピン(ﾒｽ)⇔端子台9ピン |
 990円 (税込) |
外部DC電源ケーブル(プラグ外径:4.0mm/EIAJ-2) 1.5m ※SS、USBシリーズはセンター(+)になります。 |
 2,310円 (税込) |
ACアダプター ・入力電圧：AC100V-240V ・出力電圧： 5V-2A ・極性：センタープラス ・ケーブル長：1.8m ・プラグ：外形4.0mm 内径1.7mm(EIAJ-2) |
付属品追加購入
 1,925円(税込) |
RS232C全結線ストレートケーブル(オス-メス) 1.8m Dsub9P(ｵｽ/ｲﾝﾁ) ― Dsub9P(ﾒｽ/ｲﾝﾁ) |
