[2020/9/17]

3chの長距離I/O転送システムを簡単構築!
3ch入力→LAN/RS422ユニット
3ch出力←LAN/RS422ユニット
LAN搭載器発売!
組み合わせることで3chの入力信号を遠隔地の3chのリレー接点に即時出力できます。

 システムサコム工業株式会社(東京都墨田区緑1-22-5 州ビル4F)では、2020年9月に [3ch入力→LAN/RS422ユニット SS-LAN-422i-PHCIN-3PSシリーズ][3ch出力←LAN/RS422ユニット SS-LAN-422i-RLSW-3PSシリーズ] を発売いたしました。
シリアルはLAN、RS422に対応。RS422は3種類のコネクター(D-sub9Pメス、RJ45、端子台5P)を装備し、状況に応じて選択できます。
電源仕様はACアダプタ、AC90~250V、DC10~32Vの3タイプ。

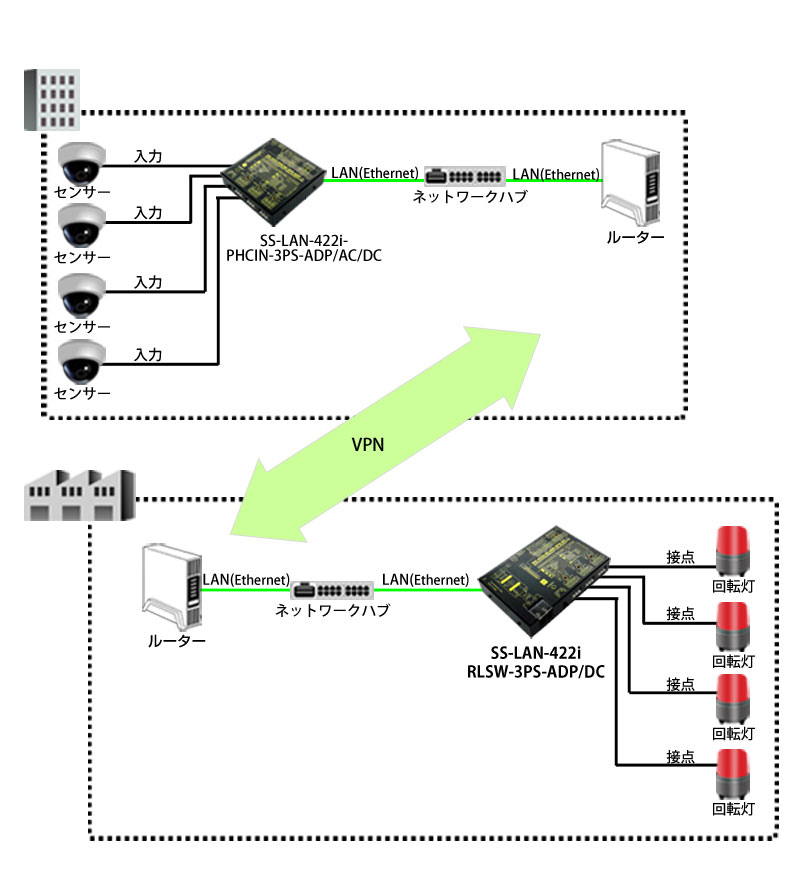

シリーズ同士を直結することにより、1入力変化に対応する1出力のリレーが即時開閉します。LANで接続すればVPN経由で3入力の変化を遠方のリレー出力に変換するリモートI/Oシステムを簡単に構築できます。

3ch入力→LAN/RS422ユニット 3ch出力←LAN/RS422ユニット
ACアダプタ仕様 AC90~250V仕様 DC10~32V仕様 ACアダプタ仕様 DC10~32V仕様
SS-LAN-422i-PHCIN-3PS-ADP
SS-LAN-422i-PHCIN-3PS-ADP
SS-422i-PHCIN-3PS-AC
SS-LAN-422i-PHCIN-3PS-AC
SS-422i-PHCIN-3PS-DC
SS-LAN-422i-PHCIN-3PS-DC
SS-422i-RLSW-3PS-ADP
SS-LAN-422i-RLSW-3PS-ADP
SS-422i-RLSW-3PS-DC
SS-LAN-422i-RLSW-3PS-DC

『3ch入力→LAN/RS422ユニット SS-LAN-422i-PHCIN-3PSシリーズ』

・3chの入力状態をLAN/RS422へ逐次変換するユニットです。
・伝送距離は1.2kmです。
・入力ビットごとのLEDインジケータにより、入力状態を簡単に目視確認できます。
・入力には【スイッチ等の無電圧接点】や【オープンコレクタ】、【無極性電圧入力】など多くの種類のインターフェースが利用可能で、1入力毎にインターフェースが選択できるため、さまざまなタイプのセンサーやI/O機器を接続できます。
・入力状況は「逐次(40ms毎)伝送」「入力変化時のみ伝送」「要求時のみ伝送」をDIPスイッチで設定することができます。
・LAN/RS422信号をPCやPLCなどのシリアルインターフェースで直接受信することができます。

『3ch出力←LAN/RS422ユニット SS-LAN-422i-RLSW-3PSシリーズ』

・3chのリレー接点をLAN/RS422で制御する出力装置です。
・伝送距離は最大1.2kmです。
・出力ビットごとのLEDインジケータにより、出力状態を簡単に目視確認できます。
・リレー接点は最大AC125V 0.5A、 DC24V 1A の定格をもつオムロン社製G5V-2-H1を採用しています。
・PCやPLCなどのLAN/RS422インターフェースから本機に対して信号を直接送信することができます。
